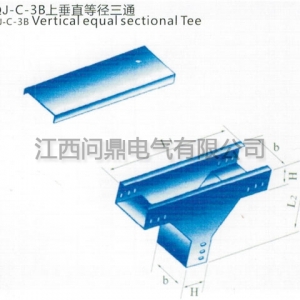

XQJ-C-3B上垂直等径三通
在工程条件下安装或检修不需考虑附加集中荷载时,槽式电缆桥架的工作均布荷载按电缆自重均匀分布计算。
6、槽式电缆桥架不宜与下列管道平行敷设,当无法避免时,电缆桥架的位置应符合下列规定,或采取相应防护措施。
(1)槽式电缆桥架应在具有腐蚀性液体管道上方。
(2)槽式电缆桥架应在热力管道下方。
(3)易燃易爆气体比空气重时,槽式电缆桥架应在管道上方。
(4)易燃易爆气体比空气轻时,槽式电缆桥架应在管道下方。
7、槽式电缆桥架与管道之间小距离见相关标准。
8、综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器等电气设备之间应保持间距。综合布线电缆与电力电缆的间距应符合GB/T 50311-2000规范11.0.2 条的规定。
9、墙上敷设的综合布线电缆、光缆及管线与其它管线的间距应符合GB/T 50311-2000 规范11.0.2 条的规定。
10、槽式电缆桥架水平敷设时,宜按荷载曲线选取跨距进行支撑,跨距一般为1.5~3.0m。桥架垂直敷设时,1.8m以下部分应加金属盖保护,但敷设在电气装用房间内是可除外。
11、电缆桥架多层敷设时其层间距离一般为:
(1)桥架上布局顶板或其他障碍物不应小于0.3m。
(2)电力电缆桥架间距不应小于0.3m。
(3)控制电缆桥架间不应小于0.2m。
